UV水晶标打印机打印头对齐校准步骤视频

打印作业文件，检查彩色、白色、光油和胶水对齐

从上面视频看的打印后的效果，彩色和白色/光油/胶水没有对齐。需要校准，进入打印软件“校准” 菜单，参考如下步骤：

请先检查喷嘴测试，参考以下视频：

步骤1：

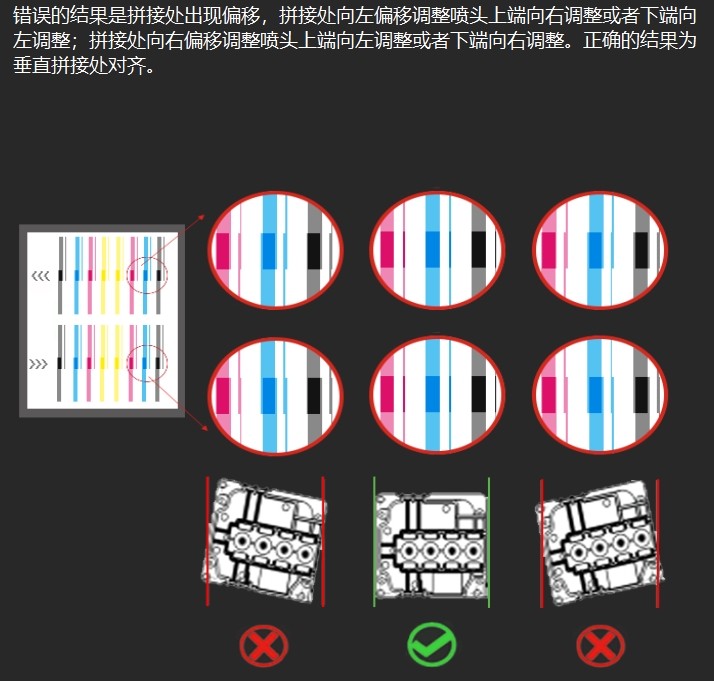

打印 "喷头安装-垂直检查" 校准图，检查打印头是否安装垂直，手动调整打印头垂直角度。

请参考以下视频 1 ：

请参考以下视频 2 ：

步骤2：

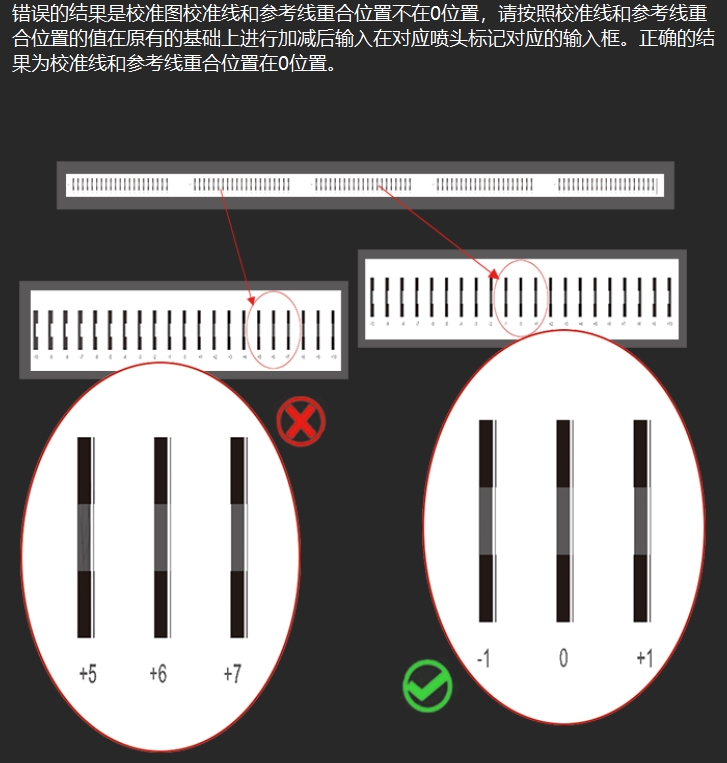

打印 "步进校准-基准步进" 校准图，检查基准步进校准线条是否在0位置对齐。如果校准图实际是在+1位置对齐，在像素框里输入“+1” ,然后点击“计算”，再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在像素框里输入“-1” ,然后点击“计算”，再点击右上角“保存”，保存校准参数。修改数值，再次打印校准图，查看校准线条的0位置是否对齐。

（同时检查步进偏移里面所有pass数数值，要把每个pass的步进偏移值都改为0，然后保存）

请参考以下视频 ：

步骤3：

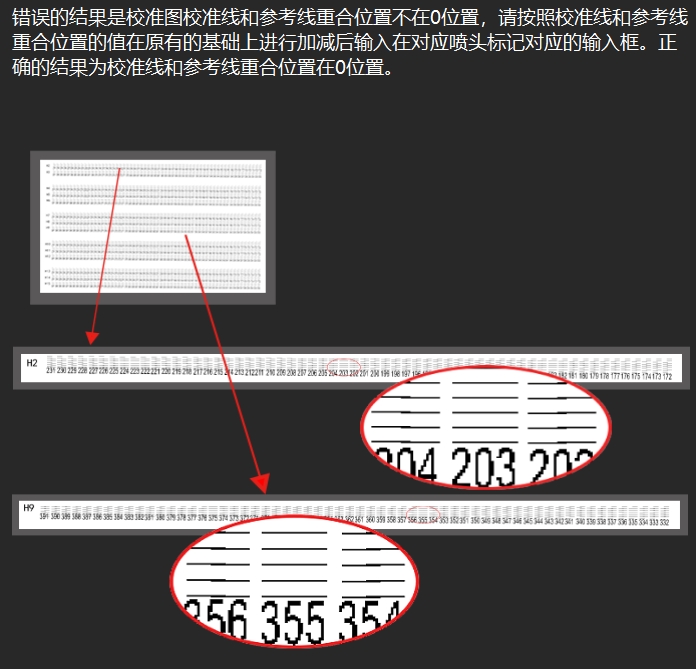

打印 "喷头间距-横向-向左间距" 校准图，检查所有H2-H3-H4校准图的线条是否在0位置对齐。

先查看H2对应校准线条，如果校准图实际是在+1位置对齐，在H2框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H2框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

再查看H3对应校准线条，如果校准图实际是在+1位置对齐，在H3框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H3框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

最后查看H4对应校准线条，如果校准图实际是在+1位置对齐，在H4框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H4框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

修改数值，再次打印校准图，查看校准线条的0位置是否对齐。

请参考以下视频 ：

步骤4：

打印 "喷头间距-横向-向右间距" 校准图，检查所有H2-H3-H4校准图的线条是否在0位置对齐。

先查看H2对应校准线条，如果校准图实际是在+1位置对齐，在H2框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H2框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

再查看H3对应校准线条，如果校准图实际是在+1位置对齐，在H3框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H3框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

最后查看H4对应校准线条，如果校准图实际是在+1位置对齐，在H4框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H4框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

修改数值，再次打印校准图，查看校准线条的0位置是否对齐。

请参考以下视频 ：

步骤5：

打印 "喷头间距-纵向间距" 校准图，检查所有H2-H3-H4校准图的线条是否在0位置对齐。

先查看H2对应校准线条，如果校准图实际是在+1位置对齐，在H2框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H2框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

再查看H3对应校准线条，如果校准图实际是在+1位置对齐，在H3框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H3框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

最后查看H4对应校准线条，如果校准图实际是在+1位置对齐，在H4框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在H4框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。

修改数值，再次打印校准图，查看校准线条的0位置是否对齐。

请参考以下视频 1 ：

请参考以下视频 2 ：

步骤6：

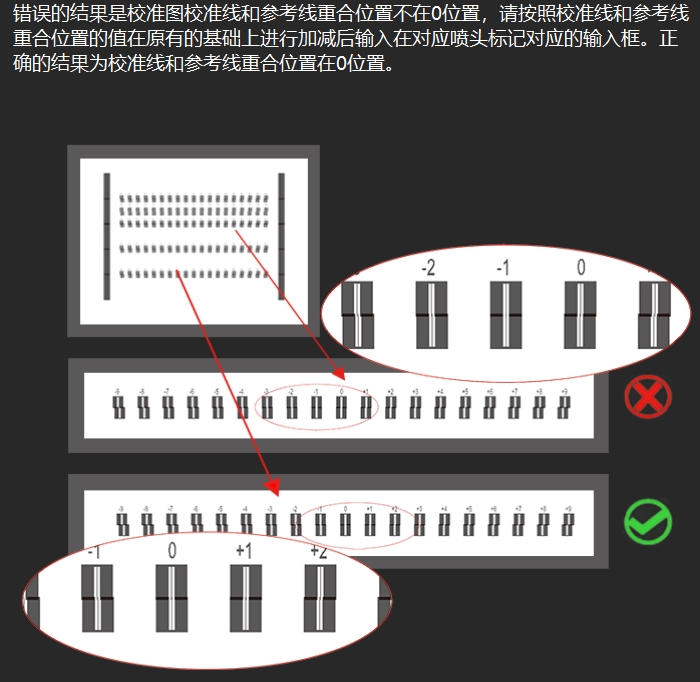

打印 "双向校准" 校准图，检查校准图的线条是否在0位置对齐。如果校准图实际是在+1位置对齐，在双向偏移值框里的原始数值上增加1 ,再点击右上角“保存”，保存校准参数。如果校准图实际是在-1位置对齐，在双向偏移值框里的原始数值上减少1 ,再点击右上角“保存”，保存校准参数。修改数值，再次打印校准图，查看校准线条的0位置是否对齐。

（同时检查颜色调整窗口，通常里面的所有数值都设置为0）

请参考以下视频 ：

以上所有步骤完成后，校准完成，再次打印作业文件检查最终打印效果。如果以上校准完成后，线条都对齐，实际打印作业文件，图案还是没有对齐，建议重复检查以上步骤一次。如果还是一样，需要排除是否打印头喷嘴异常，检查打印头喷嘴状态，是否有发虚或者飞墨异常情况，如果有，浸泡和清洗打印头查看是否改善。

以上视频的高清版本下载链接：

http://titanjet.quickconnect.cn/d/s/11eLaUFCEocnge4oZuAqehR8AhdTiPY6/Dvry9ApbPgds8-2BI8oMYGm-DQ9s9lPJ-2bfAfJMu9Qs
